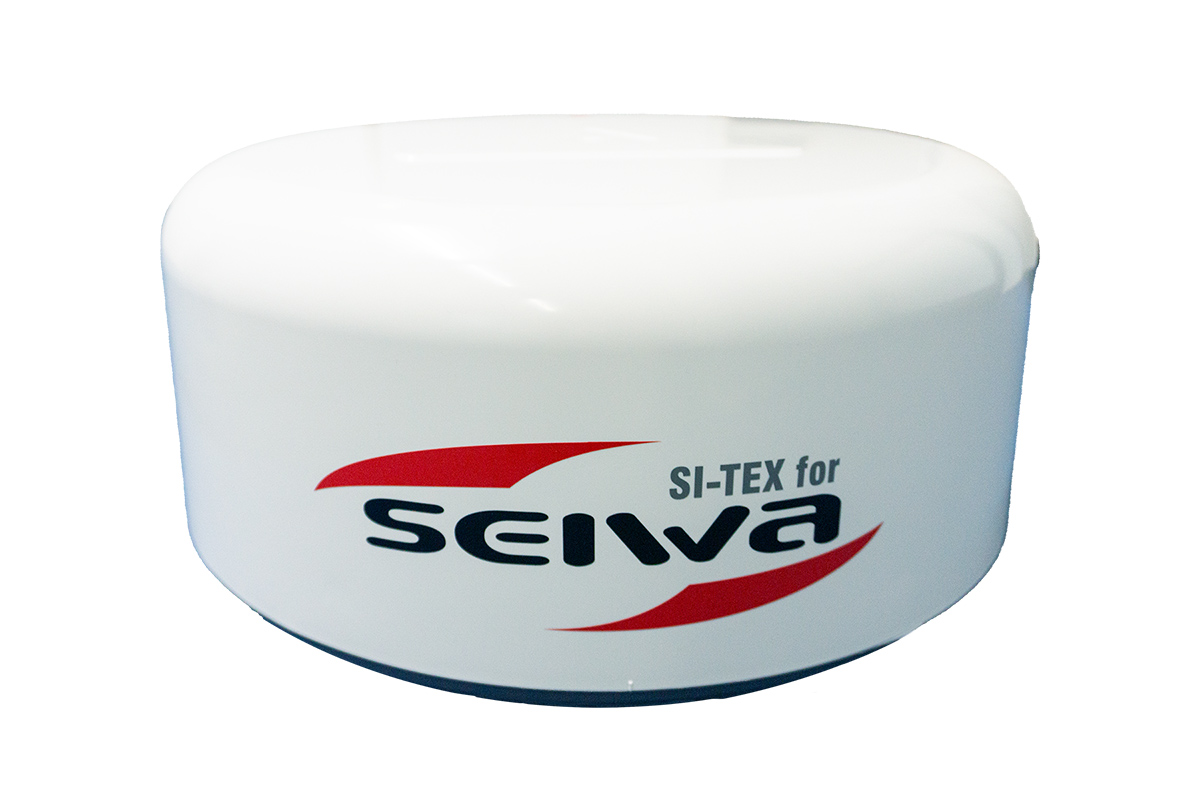

Antenna Radar MDS-15

RADAR




Antenna radar compatta, leggera e potente che trasforma il tuo chartplotter SEIWA in un display radar integrato!


Esplora la navigazione con la sicurezza e le elevate prestazioni dell'antenna radar ad alta definizione MDS-15. L'antenna radar MDS-15 è dotata di un potente trasmettitore magnetron da 4 kW e di un modulo ricetrasmettitore di alta qualità, che fornisce una conoscenza situazionale affidabile anche nelle condizioni più difficili.





2231,00 €  + IVA



CODICE PRODOTTO: UX0RDR60SE

MAIN FEATURES



PANORAMICA

Antenna Radar MDS-15


MDS-15 combina dimensioni compatte, design leggero e prestazioni elevate


Consapevolezza situazionale

L'antenna radar MDS-15, adatta a tutte le condizioni atmosferiche, ti tiene informato sul traffico circostante, sui pericoli, sugli ostacoli e sulle condizioni meteorologiche in arrivo. Naviga in sicurezza anche in caso di nebbia fitta, pioggia e scarsa visibilità.

Efficienza energetica

Il radar MDS-15 è progettato per garantire l'efficienza energetica, consumando molta meno energia rispetto ai tradizionali scanner open array basati su magnetron. Questo ridotto consumo energetico è particolarmente vantaggioso per le lunghe navigazioni, contribuendo a risparmiare energia e ad estendere l'autonomia operativa della vostra imbarcazione.

Design robusto e affidabile

Il radar MDS-15 è progettato per resistere agli ambienti marini più ostili. La struttura robusta garantisce durata e prestazioni durature, mentre gli alloggiamenti resistenti alle intemperie proteggono i delicati componenti interni dagli agenti atmosferici.

Installazione facile

Progettata per una facile installazione, l'antenna radar MDS-15 HD si integra perfettamente con i chartplotter multifunzione SEIWA, offrendo un supporto alla navigazione versatile e completo. Scegliete l'MDS-15 quando lo spazio è limitato o ci sono restrizioni di montaggio.

RADAR per tutte le stagioni

Per navi commerciali e da diporto



Integra il Radar MDS-15 nel tuo sistema per una navigazione sicura anche in acque affollate o in condizioni di scarsa visibilità. Ottieni la consapevolezza visiva della situazione completamente integrata con carte elettroniche, AIS e altre funzionalità di bordo.



Qualità e affidabilità SI-TEX tradizionali in un'antenna radar compatta e leggera. Il radar Radome da 20 pollici è costruito in modo robusto per resistere a condizioni estreme in mare su imbarcazioni commerciali e da diporto.


  • Radar per tutte le stagioni ad alta potenza da 4kW con portata fino a 36 nm

  • Si collega via router WiFi* a Explorer 23 WiFi e alla serie di plotter SWx

  • Ottieni le ultime funzionalità Radar con gli aggiornamenti automatici del plotter. Ogni volta che c'è una connessione Internet, il plotter verificherà automaticamente se è disponibile un nuovo software operativo e si aggiornerà automaticamente.

    *Il router KM è fornito insieme all'antenna radar MDS-15.

SOFTWARE




SOFTWARE


ROMEO, il cervello dei sistemi di navigazione SEIWA


Il software ROMEO è ciò che rende la tua elettronica marina facile da usare,
integrando i dati di diversi dispositivi con le informazioni cartografiche.



Potente e flessibile, ROMEO è il risultato della profonda conoscenza di SEIWA
sia dei sistemi cartografici che degli strumenti marini, acquisita in più di tre decenni di attività.



SEIWA ROMEO è costantemente migliorato dal nostro team di sviluppo software
ed i nostri esperti di interfaccia grafica, anche grazie al feedback dei nostri clienti.


Scopri di più

Display Radar

Integrazione del RADAR nel software SEIWA ROMEO

Seiwa Romeo Radar page


Radar
Display radar completamente integrato con carte, AIS e con altre funzionalità.

Split screen


Pagina Doppia

con schermate radar e cartografiche affiancate per una visualizzazione chiara e un confronto rapido

Radar overlay on map


Sovrapposizione Radar su Mappa
per una comprensione migliore

Radar full ais info


Informazioni Complete per Target AIS e DSC
nonché Mark utente, eventi e tracce

Radar contextual menu


Menu Contestuale Radar
accesso rapido ai Mark e ad altre funzioni

Guard Zones


Zone di Guardia
abilita le zone di guardia sul radar e imposta una notifica per ciascuna zona

INSTALLATION



INSTALLAZIONE

Antenna Radar MDS-15

Radar Installation

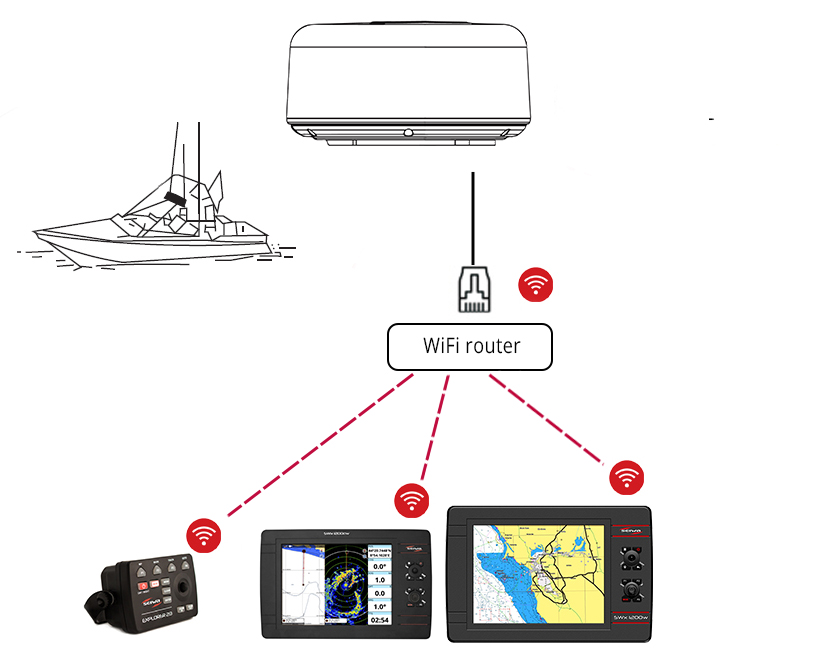

Connettività WiFi


L'antenna radar si collega tramite cavo ethernet a un router WiFi (non incluso) per fornire un segnale stabile. Tramite il router WiFi, l'antenna radar MDS-15 si collega in modalità wireless al plotter. Compatibile con EXPLORER 23 WiFi e serie SWx.


Suggerimenti per prestazioni eccezionali


L'antenna radar può essere installata sia sopra la timoneria che sull'albero del radar su una piattaforma idonea.


  • Installare l'antenna radar  cielo aperto
  • Si suggerisce una distanza di almeno due metri dal radio direction finder.
  • Evitare di far passare il cavo del segnale vicino ad altre apparecchiature elettriche di bordo.
  • Evitare di far passare il cavo in parallelo con i cavi di alimentazione
  • La distanza di sicurezza dalla bussola deve essere rispettata per evitare deviazioni dalla bussola magnetica.



SPECIFICATIONS



SPECIFICHE

Hardware

Hardware
Peso: 8500 g

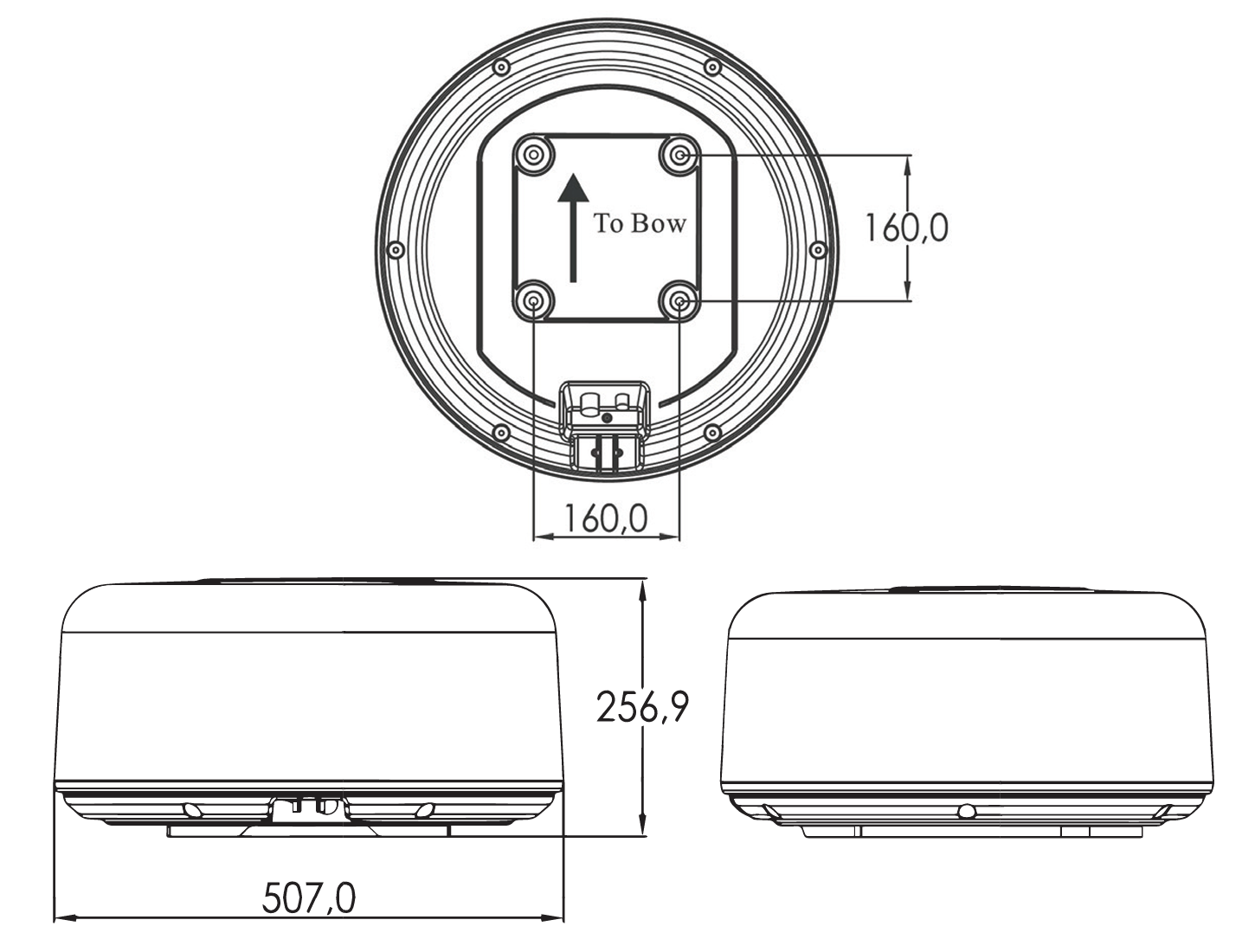

Dimensioni: radome chiuso da 50 cm con array ibrido da 45 cm integrato
Antenna rotation speed:
- Long range (3~36nm): 24 RPM (+2)
- Medium range (1.5~3nm): 36 RPM (+2)
- Short range (0.125~1.5nm): 48 RPM (+2)
Portata: 36 NM portata massima
Elaborazione digitale a bordo
Cavo ethernet schermato da 15 metri con connettore RJ45 per la connessione al router WiFi che consente la connettività WiFi al chartplotter WiFi Seiwa
Resistenza al vento: velocità relativa del vento 100 nodi (51,5 m / s)
Alimentazione: da 10.5VDC a 40VDC
Intervallo Temperatura Operativa: -25°C to +70°C
Umidità relativa 93% o inferiore a + 40 ° C
Distanza di sicurezza della bussola dall'antenna: Bussola standard 130 cm - Bussola di governo 95 cm

Potenza di picco in uscita: 4 kW nominali








Software specifications

Software
Pagina radar dedicata per la configurazione, la messa a punto e la visualizzazione dell'immagine radar sullo schermo
Schermo diviso: Radar / mappa,  radar / strumenti
Sovrapposizione radar sulla mappa
Molteplici modalità di orientamento per una visualizzazione flessibile (Nord up, Heads Up, Course Up)
Modalità di sintonizzazione automatica e manuale
Le modalità anti-clutter aiutano a compensare le interferenze del mare e della pioggia
Funzione Echo stretch per ingrandire i bersagli per una visualizzazione più semplice
Sovrapposizione e informazioni complete per target AIS e DSC, nonché mark utente, eventi e tracce

MANUALS & DOWNLOADS


MANUALI E DOWNLOAD

Installation Guide
